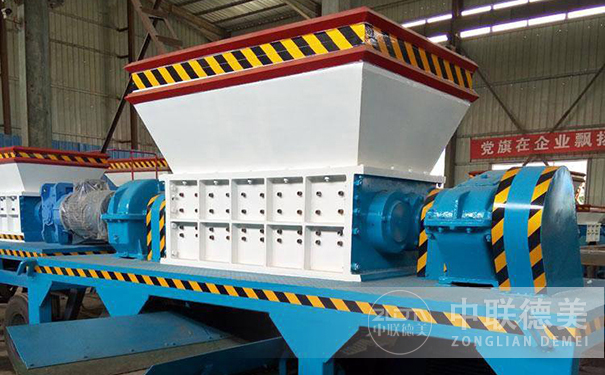

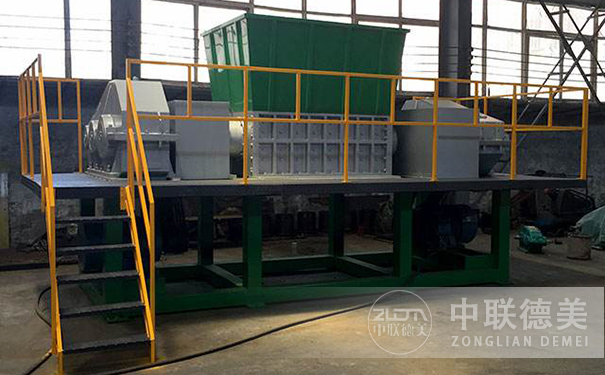

管道撕碎机

机构原理：

大口径管材撕碎机在设备构成上主要由电机、硬齿面减速机、旋转刀轴、进口的动刀、定刀、机架、机座、箱体、油压缸、油泵、汽缸等主要结构组成。机架上装定刀，旋转刀轴上装有可卸式嵌入动刀，动刀数量根据不同的型号和旋转刀轴的大小而定，且动刀是一四角面可使用刀，用钝后拆下更换角度，直到四面用钝后再磨刀，由于是爪式动刀，旋转式切削，经热处理后硬度达HRC60°以上，因此使用寿命长久，切削能力强，产能高，正常的使用达1000吨以上才须要磨刀。机器工作时物料采用油压缸推进，并配有气动夹紧装置。在设备控制方面采用PLC可编程控制，自动化程度高，便于操作。在整个操作过程中只需启动大口径管材撕碎机和上料机在物料进入机腔后在液压推板的推动下物料靠近设备主轴，通过动刀的不断切割将物料逐步减少直到粉碎完毕为止，期间也可不断加料。

组成部分：

1、主机腔：主要为管材撕碎机提供封闭加工环境，限制物料破碎走向，为主轴的承重及轴盒的安装提供基础。

2、主轴刀棍：通过主轴刀棍上由螺栓固定的刀片对物料进行剪切、撕扯破碎。

3、轴盒轴承：减少主轴刀棍摩擦阻力，为设备的高速运转提供基础。

4、减速机：对电机速度进行减速增大设备运转扭矩，改善设备遇到金属物料时的抗冲击性能。

5、推料系统：该系统由液压泵、换向阀、油缸等组成，主要为破碎物料提供相对固定的压力。

6、控制柜：改系统主要为单轴撕碎机提供电力控制，通过对换向阀、安全控制开关的换向、调速、闭合实现设备的自动保护和供料系统的正常使用。

应用领域：

可用于木塑建筑模板生产线、结皮发泡板生产线、木塑发泡板生产线、合成树脂瓦生产线、塑料波浪瓦生产线、PVC塑钢瓦生产线、单螺杆挤出机、双螺杆挤出机、PE管材生产线、PVC管材生产线、塑料板片材生产线、木塑型材生产线、废塑料清洗回收生产线、塑料造粒生产线的机边机进行使用。

突出优势：

1、刀座和刀片可拆卸，便于清洁、维护、保养。

2、每把动刀有4个切削刃，磨损后可旋转90°继续使用。

3、主轴由齿轮减速箱驱动，运行平稳，噪音低，扭矩大。

4、采用PLC程序控制系统，可自动正反转，使机器运行更安全可靠。

5、箱体采用焊接，焊后回火处理，消除了焊接应力。

6、动刀安装位置采用加工中心加工，确保每一个动刀与定刀的间隙相同。

7、动刀座采用嵌入式方式用高强度螺钉连接在刀轴上，可有效防止焊接式在长期震动后产生的掉刀现象。
