应用范围:石英砂、河沙、矿石、建材、冶金、化工等
适用物料:各种河砂、矿石等
产品规格:Φ1.2×8.0m-Φ3.6×28m
处理能力:1.9-76.0t/h+
产品详情

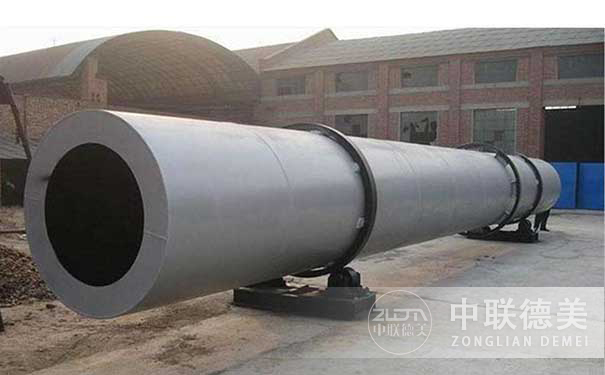

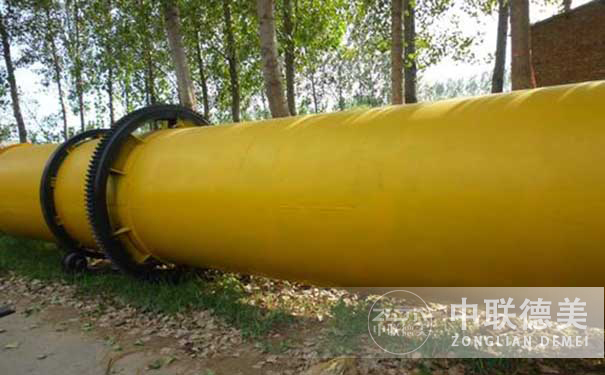

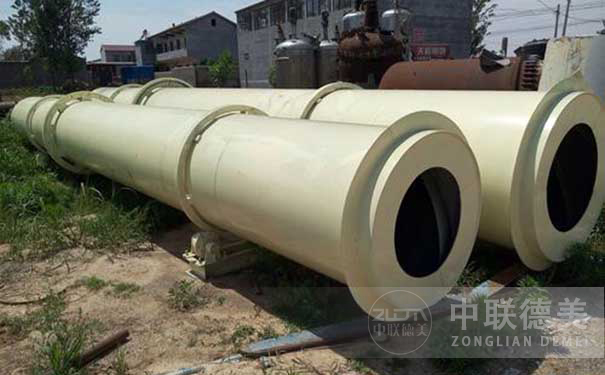

石英砂烘干机用途:
石英砂烘干机是一种处理大量物料的烘干机。由于运转可靠、操作弹性大、适应性强、处理量大,广泛使用于建材、冶金、食品、化工、煤炭、医药矿产业中。石英砂烘干机属转筒烘干机。一般适应于颗粒状物料,也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。特别是烘干沙子,石英砂烘干机烘干效果极佳。石英砂烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。
石英砂烘干机构成:
筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬板、减速机、电机、热风道、进料溜槽、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
石英砂烘干机工作原理:
石英砂由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入石英砂烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在石英砂烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。
石英砂烘干机主要特点:
1、设备投资是国外进口产品的20%,采用耐磨锰板制造,比普通钢板耐磨3-4倍。
2、物料初水分15%,终水分确保0.5-1%以下,是水泥厂矿渣粉,干粉砂浆生产线等各种烘干工程首选产品。
3、比传统单筒烘干机提高热效率达40%以上。
4、燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。
5、比单筒烘干机减少占地面积60%左右。土建投资降低60%左右,安装方便。
6、无漏风现象,彻底解决了密封难点。
7、出料温度≤60度,可直接进料库,无需进冷却棚冷却。
8、外筒体温度≤60度,废气温度<120度,除尘设备布袋使用时间长2倍以上。
石英砂烘干机优势:
1、石英砂通过筒体运行平稳、原煤干燥的均匀性好,提高了原煤的抛撒均匀性及增加了原煤滞留时间,大幅度提高烘干效率,相同时间内的产量大幅提高。
2、对初水份较大,达到30%石英砂都可以烘干到1%以下,特别是一些粘性原煤,因为扬料装置结构的改进,也都能烘干。
3、石英砂烘干机的主轴向迷宫式密封与径向接触式的综合密封装置,此种密封结合了轴向迷宫式密封和径向接触式密封的优点,使用效果很好。
4、该石英砂烘干机采用橡胶密封技术,密封效果更佳,减少了粉尘污染。
型号(mm) | 倾斜度(%) | 转速(r/min) | 进气温(℃) | 功率(kw) | 生产能力(t/h) | 重量(t) | 备注 |
TDSZ-600型 | 3-5 | 3-8 | ≤700 | 3 | 0.5-1.5 | 2.9 | 产 量 与 加 热 方 式 有 一 定 关 系 |
TDSZ-800型 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.5 | 3.5 | |
TDSZ-1000型 | 3-5 | 3-8 | ≤700 | 5.5 | 2.0-4.5 | 5.6 | |
TDSZ-1200型 | 3-5 | 3-8 | ≤700 | 7.5 | 4-8 | 14 | |
TDSZ-1500型 | 3-5 | 2-6 | ≤800 | 15 | 8-15 | 17.8 | |
TDSZ-1800型 | 3-5 | 2-6 | ≤800 | 18.5 | 10-18 | 25 | |
TDSZ-2000型 | 3-5 | 1.5-6 | ≤800 | 18.5 | 15-22 | 36 | |
TDSZ-2200型 | 3-5 | 1.5-6 | ≤800 | 22 | 18-25 | 53.8 | |
TDSZ-2400型 | 3-5 | 1.5-5 | ≤800 | 37 | 22-35 | 62 | |
TDSZ-3000型 | ≤800 | 75 | 32-45 | 87.5 |
