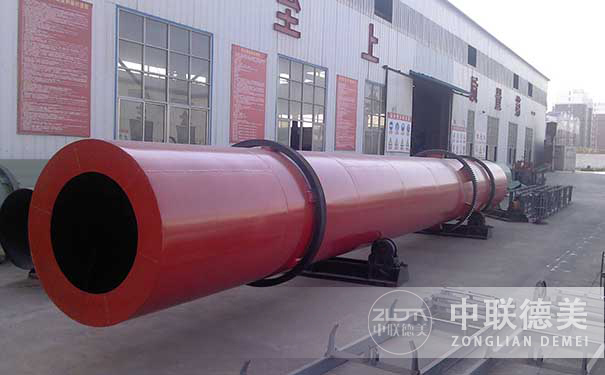

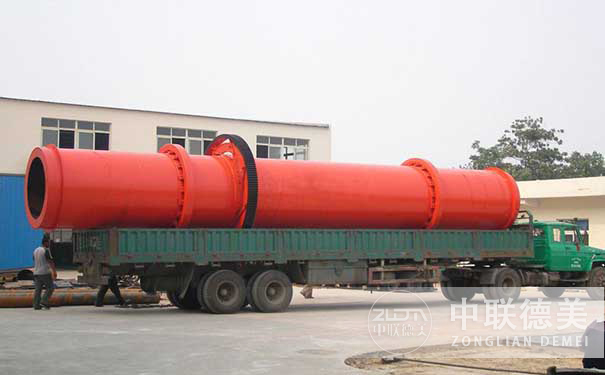

萤石粉烘干机

萤石粉烘干机的结构组成和原理

萤石粉烘干机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。萤石粉烘干机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热烟气与物料并流进入筒体，随着筒体转动，物料运行到较低一端。在圆筒内壁上的抄板把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。

萤石粉烘干机技术特点

1、筒体材料采用16Mn，厚度为20mm。当生产不正常或瞬间温度过高时，筒体不会产生氧化皮，可提高筒体寿命。具有较好的耐磨性，因此在正常情况下，不会因筒体过早磨损而报废。

2、在筒体内部根据萤石粉的特性和从进料端到出料端的温度800°、600°、400°、200°、100°分段采用活动板（防粘结）、链条锤破碎，使烘干物料出口时尽可能成散状小颗粒或粉状，便于进入下一工序。扬料板材料采用16Mn，厚度为8mm。

3、通过改进扬料板，结构和焊接形式，保证设备正常运转过程中，避免扬料板折断和脱落现象。

4、减速机采用淄博产国标减速机，使配件通用化，在任何地方均能采购，在进料槽上加震动电机。

5、托轮采用润滑脂加注形式润滑。烘干机传动齿轮采用循环润滑装置润滑，以确保润滑效果。

6、提供出料罩，并在罩内设防止扬料板脱落装置，从而保护皮带机的正常运转。

7、通过合理设计下料溜管角度和大倾角导料板及采用倾斜扬料板以防止物料从挡料圈中溢出。

8、进、出料罩体与机体间采用多元柔性密封结构，使用锡钢片制作，可保证在微负压情况下干燥气体的不得外泄。

9、大齿圈与滚筒之间采用弹簧板弹性连接方式，以减少冲击载荷对大小齿轮的损坏。
